Prawidłowe zamocowanie murłaty do wieńca dachowego jest absolutnie fundamentalne dla stabilności i bezpieczeństwa całej konstrukcji dachu. Murłata, będąca drewnianym elementem leżącym na wieńcu żelbetowym, stanowi podstawę dla konstrukcji więźby dachowej, na niej opierają się krokwie. To właśnie poprzez szpilki, czyli kotwy, murłata jest trwale połączona z wieńcem, przenosząc na niego wszelkie obciążenia. W tym artykule przedstawię szczegółowe wytyczne dotyczące rozstawu szpilek, kluczowe parametry techniczne oraz najczęściej popełniane błędy, bazując na mojej wiedzy i doświadczeniu.
Prawidłowy rozstaw szpilek murłaty: klucz do stabilności dachu i bezpieczeństwa
- Standardowy rozstaw szpilek murłaty waha się od 1,0 m do 1,5 m, często zagęszczany do 0,8-1,2 m.
- Ostateczny rozstaw i parametry szpilek (M12, M14, M16) zawsze określa projekt konstrukcyjny, uwzględniający strefę wiatrową i śniegową.
- Szpilki należy osadzać w osi murłaty, minimum 15-20 cm w wieńcu, unikając zbyt bliskiego umieszczania przy krawędziach.
- Najczęstsze błędy to zbyt rzadkie kotwienie, użycie za małych szpilek, płytkie zakotwienie i brak podkładek.
- Prawidłowe kotwienie zapobiega poderwaniu dachu przez wiatr i zapewnia bezpieczne przenoszenie obciążeń.
Bezpieczeństwo dachu: dlaczego prawidłowy rozstaw szpilek murłaty jest tak ważny?

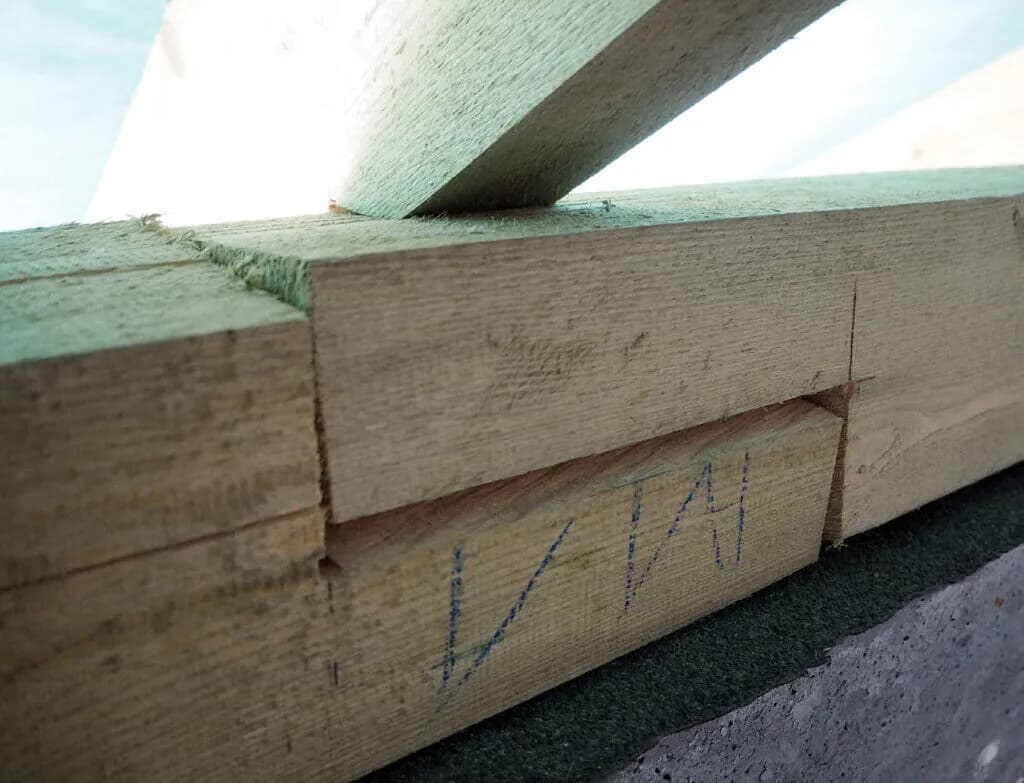

Murłata to kluczowy element konstrukcji dachu, który leży bezpośrednio na wieńcu żelbetowym, stanowiącym górną część ściany nośnej. Jej główną rolą jest równomierne rozłożenie obciążeń pochodzących z więźby dachowej na całą strukturę ścian budynku. Bez solidnego połączenia murłaty z wieńcem, cała konstrukcja staje się podatna na uszkodzenia.
Konstrukcja dachu jest nieustannie narażona na działanie różnorodnych sił. Mowa tu przede wszystkim o obciążeniach od wiatru, które w zależności od lokalizacji i ukształtowania terenu mogą być bardzo znaczące, a także o obciążeniach od śniegu zimą, ciężarze własnym pokrycia dachowego, a nawet siłach dynamicznych. Prawidłowe zakotwienie murłaty za pomocą odpowiednio rozmieszczonych i dobranych szpilek jest absolutnie niezbędne do bezpiecznego przeniesienia tych wszystkich obciążeń na ściany nośne. Zapobiega to nie tylko deformacjom, ale przede wszystkim krytycznemu ryzyku poderwania dachu przez silne podmuchy wiatru, co mogłoby mieć katastrofalne skutki.
- Niestabilność całej konstrukcji dachu.
- Pękanie i uszkodzenia elementów drewnianych więźby dachowej.
- Przesunięcie lub zerwanie pokrycia dachowego.
- W skrajnych przypadkach, zerwanie całego dachu z budynku.
Konkretne wytyczne: jaki rozstaw szpilek murłaty jest zalecany?
W budownictwie jednorodzinnym w Polsce, za bezpieczny i standardowy rozstaw szpilek do mocowania murłaty przyjmuje się zazwyczaj od 1,0 metra do 1,5 metra. W praktyce budowlanej często spotyka się zagęszczenie kotew do około 80-120 cm, co zapewnia dodatkowy margines bezpieczeństwa. Pamiętajmy jednak, że są to wartości uogólnione.
Najważniejszym dokumentem, który precyzyjnie określa rozstaw, średnicę i długość szpilek mocujących murłatę, jest projekt konstrukcyjny danego budynku. Wartość ta nie jest przypadkowa to wynik szczegółowych obliczeń inżynierskich, które uwzględniają szereg czynników specyficznych dla danej lokalizacji i projektu. Kluczowe znaczenie mają tutaj między innymi: strefa wiatrowa i śniegowa Polski, w której znajduje się budynek, kąt nachylenia dachu, jego rozpiętość oraz przewidywany ciężar pokrycia dachowego. Warto podkreślić, że nie istnieje jedna, uniwersalna norma prawna regulująca tę kwestię w Polsce; opieramy się na ogólnych zasadach wiedzy technicznej i normach projektowych, takich jak Eurokody, a ostateczne wytyczne znajdują się w indywidualnym projekcie.
Strefy wiatrowe i śniegowe mają bezpośredni wpływ na projektowany rozstaw kotew. W regionach Polski, gdzie występują silniejsze wiatry lub większe opady śniegu, obciążenia działające na konstrukcję dachu są znacznie wyższe. Aby zapewnić stabilność i zapobiec uszkodzeniom, konieczne jest zastosowanie gęstszego rozmieszczenia szpilek, co przekłada się na większą liczbę punktów mocowania i tym samym lepsze rozłożenie sił.
Rodzaj dachu i jego kąt nachylenia również wpływają na rozkład sił działających na murłatę. Dach o większym nachyleniu może być bardziej narażony na siły działające wzdłuż połaci, podczas gdy dach płaski lub o niewielkim nachyleniu może doświadczać większych obciążeń pionowych od śniegu. Te różnice w rozkładzie sił muszą być uwzględnione przy projektowaniu rozmieszczenia i parametrów kotew.
Kluczowe parametry techniczne szpilek: co oprócz rozstawu ma znaczenie?
Oprócz samego rozstawu, równie istotne są parametry techniczne stosowanych szpilek. Standardowo w budownictwie jednorodzinnym wykorzystuje się szpilki gwintowane o średnicach M12, M14 lub M16. Dokładny dobór średnicy, a co za tym idzie, wytrzymałości kotwy, jest zawsze ściśle określony w projekcie konstrukcyjnym i zależy od obliczonych obciążeń działających na konstrukcję dachu.
Kolejnym ważnym aspektem jest długość kotwy. Musi ona być tak dobrana, aby zapewnić minimalną głębokość zakotwienia w wieńcu żelbetowym, która zazwyczaj wynosi około 15-20 cm. Jest to kluczowe dla uzyskania odpowiedniej wytrzymałości mocowania. Jednocześnie szpilka musi wystawać ponad powierzchnię murłaty na tyle, aby można było swobodnie założyć i dokręcić podkładkę oraz nakrętkę.
Materiał, z którego wykonane są szpilki, ma również znaczenie dla trwałości całej konstrukcji. Najczęściej stosuje się stal ocynkowaną, która zapewnia dobrą ochronę przed korozją w typowych warunkach. W miejscach szczególnie narażonych na wilgoć lub w agresywnym środowisku, rozważyć można użycie szpilek ze stali nierdzewnej.
Nie można zapominać o roli podkładek i nakrętek. Podkładka, umieszczona pod nakrętką, ma za zadanie rozłożyć nacisk na większą powierzchnię murłaty, zapobiegając jej wgnieceniu i uszkodzeniu. Nakrętka zaś służy do pewnego i trwałego zamocowania szpilki. Brak podkładek jest częstym i poważnym błędem wykonawczym, który osłabia siłę docisku i może prowadzić do poluzowania mocowania.
Montaż kotew murłaty: praktyczny poradnik krok po kroku
- Wyznaczenie osi i punktów montażu: Przed rozpoczęciem montażu należy precyzyjnie wyznaczyć osie, wzdłuż których będzie przebiegać murłata. Następnie, zgodnie z projektem, należy zaznaczyć punkty, w których zostaną umieszczone szpilki. Kluczowe jest, aby szpilki znajdowały się dokładnie w osi murłaty, czyli w połowie jej szerokości.
- Zachowanie odpowiednich odległości: Odległości między szpilkami muszą być zgodne z projektem konstrukcyjnym. Należy również zwrócić uwagę na umiejscowienie szpilek skrajnych zazwyczaj montuje się je w odległości od 30 do 50 cm od narożnika budynku, aby zapewnić solidne podparcie w newralgicznych punktach.
- Kontrola osiowości i pionowości: Podczas montażu szpilek, zwłaszcza jeśli są one zatapiane w świeżym betonie wieńca, należy zadbać o ich pionowe ustawienie oraz zachowanie osiowości względem siebie i osi murłaty.
- Zastosowanie podkładek i nakrętek: Po nałożeniu murłaty na wystające szpilki, na każdą szpilkę należy nałożyć odpowiednią podkładkę, a następnie dokręcić nakrętkę. Dokręcanie powinno być wykonane z odpowiednią siłą, zapewniającą stabilne mocowanie, ale bez nadmiernego ściskania, które mogłoby uszkodzić drewno.
| Metoda kotwienia | Charakterystyka i zastosowanie |
|---|---|
| Kotwienie na etapie betonowania wieńca | Szpilki są umieszczane w deskowaniu wieńca przed jego betonowaniem i zatapiane w świeżym betonie. Jest to metoda zapewniająca najtrwalsze i najbardziej niezawodne połączenie. Wymaga jednak precyzyjnego zaplanowania rozmieszczenia kotew na etapie budowy fundamentów i ścian. |
| Kotwy chemiczne (montowane w stwardniałym betonie) | W stwardniałym wieńcu wykonuje się otwory, do których następnie wstrzykuje się specjalny klej (kotwę chemiczną) i osadza szpilkę. Metoda ta jest stosowana, gdy wieńce są już wykonane lub gdy zachodzi potrzeba dodatkowego wzmocnienia. Wymaga jednak użycia odpowiednich, certyfikowanych kotew chemicznych i precyzyjnego wykonania otworów. |
Niezależnie od wybranej metody, kluczowe jest zapewnienie minimalnej głębokości zakotwienia szpilki w betonie wieńca, która powinna wynosić co najmniej 15-20 cm. Zbyt płytkie zakotwienie drastycznie obniża wytrzymałość połączenia i może prowadzić do wyrwania kotwy pod obciążeniem. Należy tego bezwzględnie unikać, kontrolując głębokość osadzenia podczas montażu.
Bardzo częstym błędem jest brak odpowiedniego zaplanowania rozmieszczenia szpilek w taki sposób, aby nie kolidowały one z przyszłym położeniem krokwi. Podczas montażu więźby dachowej okazuje się wówczas, że szpilka znajduje się dokładnie w miejscu, gdzie powinna być umieszczona podpora krokwii, co wymusza kosztowne i czasochłonne przeróbki.
Unikaj tych błędów: najczęstsze pomyłki przy kotwieniu murłaty
Niestety, w praktyce budowlanej często spotykamy się z błędami przy montażu murłaty, które mogą zagrażać bezpieczeństwu. Jednym z najpoważniejszych jest zbyt duży rozstaw kotew. Wykonywanie mocowania "na oko", z nadmiernym oszczędzaniem materiału, prowadzi do sytuacji, w której murłata nie jest odpowiednio ustabilizowana, a obciążenia nie są równomiernie przenoszone na wieniec, co zwiększa ryzyko deformacji i uszkodzeń.
Kolejnym krytycznym błędem jest stosowanie kotew o zbyt małej średnicy lub po prostu o niewystarczającej wytrzymałości materiałowej. Projekt konstrukcyjny zawsze określa wymagane parametry szpilek, a ich ignorowanie i zastępowanie cieńszymi lub słabszymi elementami jest niedopuszczalne i stanowi poważne ryzyko dla stabilności dachu.
Umieszczanie szpilek zbyt blisko krawędzi wieńca to kolejny częsty błąd. Beton na krawędziach wieńca jest zazwyczaj mniej wytrzymały i bardziej podatny na wykruszenie. Montaż kotew w takiej lokalizacji znacząco osłabia jego strukturę i może prowadzić do lokalnych uszkodzeń, które osłabiają całe połączenie.
Wreszcie, absolutnie kluczowym błędem jest ignorowanie zaleceń zawartych w projekcie konstrukcyjnym oraz wskazówek kierownika budowy. Projekt jest dokumentem opartym na obliczeniach inżynierskich i ma na celu zapewnienie bezpieczeństwa. Odstępstwa od niego bez konsultacji i zgody projektanta lub kierownika budowy są niezgodne z zasadami wiedzy technicznej i mogą prowadzić do poważnych konsekwencji konstrukcyjnych.
Projekt to podstawa: kiedy możesz wprowadzić zmiany?
Należy bezwzględnie podkreślić, że projekt budowlany jest podstawą wszelkich prac konstrukcyjnych i należy się go ściśle trzymać. Wszelkie wątpliwości dotyczące sposobu montażu, parametrów materiałowych czy rozmieszczenia elementów konstrukcyjnych powinny być zawsze konsultowane z projektantem konstrukcji lub kierownikiem budowy. Tylko oni są w stanie ocenić, czy proponowane zmiany są bezpieczne i zgodne z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Istnieją jednak sytuacje, w których warto rozważyć gęstszy rozstaw szpilek niż ten przewidziany w projekcie, ale zawsze po konsultacji z ekspertem:
- W strefach o szczególnie silnych wiatrach, gdzie obciążenia mogą być większe niż standardowo zakładane.
- Przy zastosowaniu szczególnie ciężkiego pokrycia dachowego (np. dachówka ceramiczna w dużej ilości), które generuje dodatkowe obciążenia.
- W przypadku nietypowych rozwiązań konstrukcyjnych więźby dachowej, które mogą wpływać na rozkład sił.
- Gdy lokalne warunki gruntowe lub obciążenia dodatkowe (np. panele fotowoltaiczne) sugerują potrzebę wzmocnienia połączenia.
Przed podjęciem jakichkolwiek decyzji o modyfikacji projektu, zawsze skonsultuj się z inżynierem konstruktorem lub doświadczonym kierownikiem budowy. Ich wiedza i doświadczenie są nieocenione.
Po zakończeniu montażu kotwienia murłaty, należy przeprowadzić dokładną kontrolę. Oto kluczowe punkty, które należy sprawdzić:
- Zgodność z projektem: Upewnij się, że rozmieszczenie, rozstaw i parametry szpilek są zgodne z projektem konstrukcyjnym.
- Prawidłowe średnice i głębokości: Zweryfikuj, czy zastosowano szpilki o wymaganej średnicy i czy zostały one osadzone na odpowiednią głębokość w wieńcu (minimum 15-20 cm).
- Obecność podkładek i nakrętek: Sprawdź, czy każda szpilka jest wyposażona w odpowiednią podkładkę i nakrętkę, a także czy nakrętki są prawidłowo dokręcone.
- Osiowość i pionowość: Upewnij się, że szpilki są ustawione pionowo i w osi murłaty.
- Brak kolizji z krokwiami: Sprawdź, czy rozmieszczenie szpilek nie koliduje z planowanym rozmieszczeniem krokwi i innych elementów więźby dachowej.
- Stan betonu wieńca: Zwróć uwagę na ewentualne pęknięcia lub uszkodzenia betonu wieńca w miejscach osadzenia kotew.
Przeczytaj również: Stylizacja paznokci: Trendy 2025/26, hybryda, żel, triki
Podsumowanie: kluczowe wnioski dla bezpieczeństwa Twojego dachu
Mam nadzieję, że ten artykuł dostarczył Ci wyczerpujących informacji na temat prawidłowego rozstawu szpilek mocujących murłatę do wieńca dachowego. Zrozumienie tej kwestii jest kluczowe dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji dachowej, chroniąc Twój dom przed potencjalnymi zagrożeniami związanymi z obciążeniami atmosferycznymi.
- Projekt to podstawa: Zawsze kieruj się wytycznymi zawartymi w projekcie konstrukcyjnym; to on określa precyzyjny rozstaw, średnicę i długość szpilek, uwzględniając lokalne warunki.
- Nie oszczędzaj na bezpieczeństwie: Unikaj błędów takich jak zbyt rzadkie kotwienie, użycie szpilek o zbyt małej średnicy czy płytkie zakotwienie te niedociągnięcia mogą mieć katastrofalne skutki.
- Szczegóły mają znaczenie: Pamiętaj o prawidłowym osadzeniu szpilek w osi murłaty, odpowiedniej głębokości zakotwienia w wieńcu (min. 15-20 cm) oraz stosowaniu podkładek i nakrętek.
Z mojego doświadczenia wynika, że najwięcej problemów pojawia się tam, gdzie wykonawcy próbują "zaoszczędzić" czas lub materiał, pomijając kluczowe zasady projektowe. Prawidłowe kotwienie murłaty to inwestycja, która procentuje przez lata w postaci stabilnego i bezpiecznego dachu. Zawsze warto poświęcić chwilę na dokładne sprawdzenie, czy wszystko zostało wykonane zgodnie ze sztuką budowlaną i projektem.
Jakie są Twoje doświadczenia z montażem murłaty? Czy napotkałeś na jakieś nietypowe problemy lub znalazłeś sprawdzone rozwiązania? Podziel się swoimi przemyśleniami w komentarzach poniżej!
