Jak zmierzyć rozstaw szpilek PCD? Prosty poradnik krok po kroku

Wybór odpowiednich felg do samochodu to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i prawidłowego funkcjonowania pojazdu. Jednym z kluczowych parametrów, na który musimy zwrócić uwagę, jest rozstaw szpilek, znany również jako PCD. Ten artykuł to Twój kompleksowy przewodnik, który krok po kroku nauczy Cię, jak samodzielnie zmierzyć ten parametr w felgach samochodowych, niezależnie od liczby otworów. Zrozumienie i precyzyjne określenie rozstawu śrub jest fundamentalne dla bezpieczeństwa jazdy i zapewnienia idealnego dopasowania felg do piasty.

Rozstaw szpilek to podstawa bezpieczeństwa i prawidłowego montażu

Rozstaw szpilek, czyli PCD (Pitch Circle Diameter), to jeden z najważniejszych parametrów technicznych felgi. Określa on liczbę otworów montażowych oraz średnicę okręgu, na którym są one rozmieszczone, podaną w milimetrach. Najczęściej spotykane oznaczenia to np. 5x112, co oznacza pięć otworów na śruby umieszczonych na okręgu o średnicy 112 mm. Precyzyjne dopasowanie tego parametru jest absolutnie kluczowe dla bezpieczeństwa jazdy. Gwarantuje on, że felga będzie idealnie przylegać do piasty, co zapobiega powstawaniu nieprzyjemnych drgań na kierownicy i, co ważniejsze, minimalizuje ryzyko poluzowania się śrub i odkręcenia koła podczas jazdy. Niewłaściwy rozstaw szpilek to prosta droga do poważnych problemów.

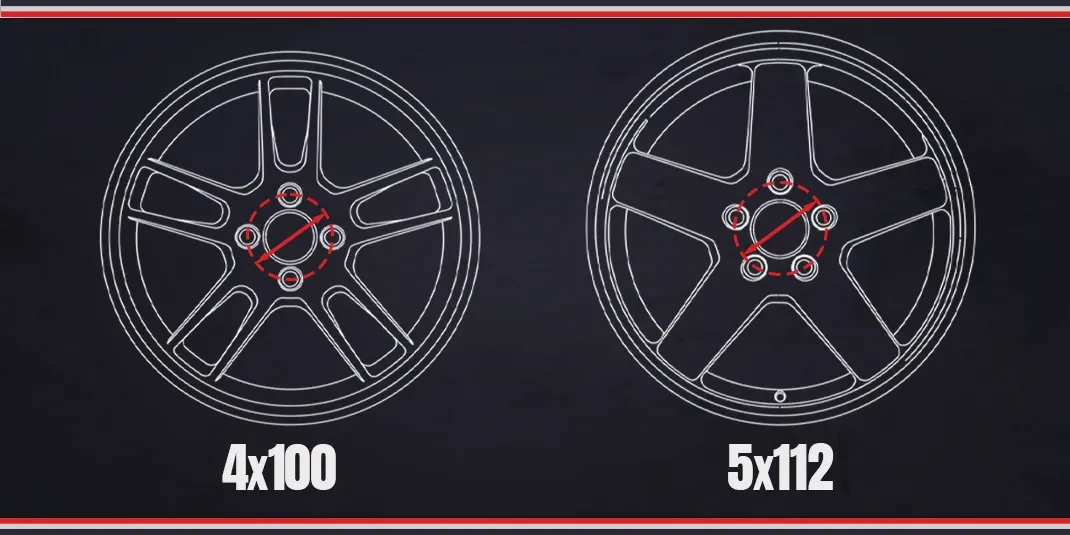

PCD, 4x100, 5x112 rozszyfrowujemy tajemnicze oznaczenia na felgach

Kiedy patrzymy na specyfikację felgi, często widzimy oznaczenia takie jak "5x112" lub "4x100". Co one dokładnie oznaczają? Pierwsza liczba, na przykład "5" w "5x112", informuje nas o liczbie otworów przeznaczonych na śruby lub nakrętki mocujące felgę do piasty. Druga liczba, czyli "112" w tym samym przykładzie, to średnica okręgu, na którym te otwory są rozłożone, podana w milimetrach. Jest to tzw. średnica okręgu rozstawu śrub. Inne popularne przykłady to 4x98 (często spotykane w starszych Fiatach), 5x100 (popularne w grupie VAG i Subaru) czy 5x114.3 (stosowane w wielu autach japońskich i koreańskich). Zrozumienie tych oznaczeń to pierwszy krok do prawidłowego doboru felg.

Skutki złego doboru felgi od wibracji kierownicy po ryzyko utraty koła

• Wibracje na kierownicy: Nieprawidłowe dopasowanie felgi do piasty może powodować drgania przenoszone na układ kierowniczy, co jest nie tylko uciążliwe, ale także wpływa na komfort i bezpieczeństwo prowadzenia.
• Nierównomierne zużycie opon: Niewłaściwy rozstaw szpilek może prowadzić do nierównomiernego obciążenia opony, co przyspiesza jej zużycie i skraca żywotność.
• Uszkodzenie piasty i elementów zawieszenia: Siły działające na piastę i inne elementy zawieszenia mogą być nieprawidłowo rozłożone, co prowadzi do ich przedwczesnego zużycia lub uszkodzenia.
• Ryzyko odkręcenia się koła: W skrajnych przypadkach, gdy felga nie jest prawidłowo zamocowana, istnieje realne ryzyko poluzowania się śrub i odkręcenia koła podczas jazdy, co może mieć katastrofalne skutki.

Narzędzia do pomiaru rozstawu śrub: co musisz mieć?

Aby samodzielnie i dokładnie zmierzyć rozstaw śrub, potrzebujesz odpowiedniego narzędzia. Zdecydowanie najczęściej polecanym i najbardziej precyzyjnym przyrządem jest suwmiarka. Dzięki swojej konstrukcji pozwala ona na dokładne zmierzenie odległości między środkami otworów, co jest kluczowe dla uzyskania wiarygodnego wyniku. Użycie suwmiarki minimalizuje ryzyko błędu pomiarowego, co jest niezwykle ważne, ponieważ nawet niewielkie odchylenia mogą uniemożliwić prawidłowy montaż felgi. Inwestycja w dobrą suwmiarkę to gwarancja precyzji.

Czy zwykła linijka wystarczy? Alternatywne metody i ich wady

Teoretycznie do pomiaru rozstawu śrub można użyć zwykłej miarki lub linijki. Jednakże, muszę od razu zaznaczyć, że jest to metoda znacznie mniej dokładna i obarczona dużym ryzykiem błędu. Precyzyjne ustalenie środka otworu i odczytanie wartości na elastycznej taśmie mierniczej czy sztywnej linijce może być trudne, zwłaszcza gdy otwory są niewielkie lub trudno dostępne. Użycie linijki może prowadzić do błędnych odczytów, które z kolei skutkują zakupem niepasujących felg. Zdecydowanie odradzam tę metodę, jeśli zależy nam na pewności.

Profesjonalne mierniki do rozstawu śrub kiedy warto z nich skorzystać?

Dla osób, które często zajmują się wymianą lub doborem felg, na przykład w warsztatach wulkanizacyjnych czy sklepach motoryzacyjnych, dostępne są specjalistyczne mierniki do rozstawu śrub. Są to zazwyczaj zaawansowane wersje suwmiarek, wyposażone w precyzyjne bolce, które idealnie wpasowują się w otwory montażowe. Umożliwiają one bardzo szybki i niezwykle dokładny odczyt parametru PCD. Jeśli profesjonalnie zajmujesz się kołami, taki miernik to inwestycja, która się opłaca, zapewniając najwyższą precyzję i wygodę pracy.

Praktyczny poradnik: zmierz rozstaw śrub w swojej feldze

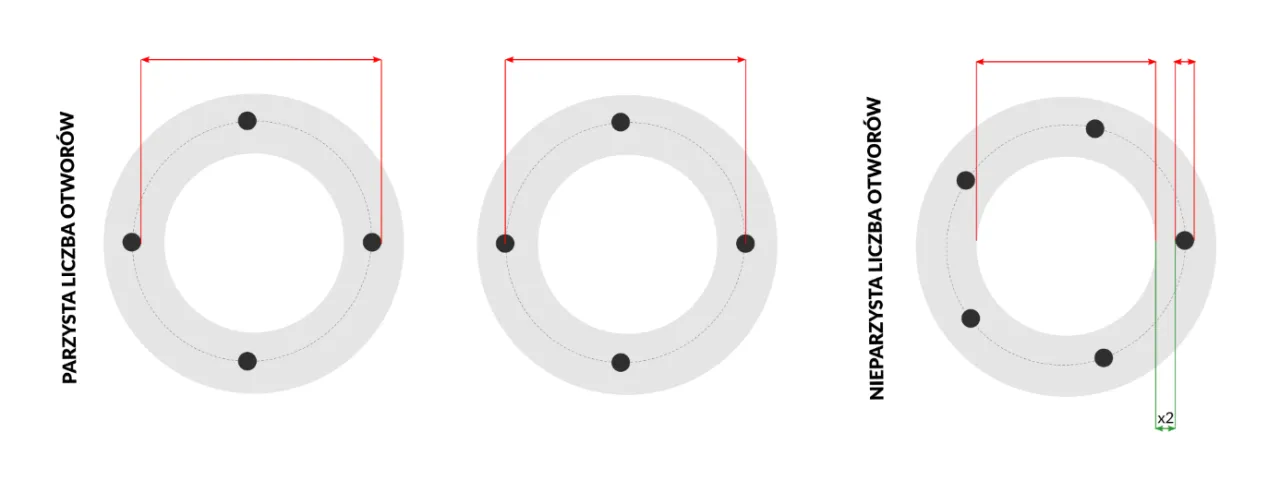

Pomiar rozstawu śrub w feldze z parzystą liczbą otworów (np. 4 lub 6) jest stosunkowo prosty. Oto jak to zrobić krok po kroku:

1. Przygotuj felgę: Najlepiej, jeśli felga jest zdjęta z pojazdu, co zapewnia najlepszy dostęp.
2. Zlokalizuj otwory: Zidentyfikuj wszystkie otwory na śruby lub nakrętki.
3. Ustaw suwmiarkę: Umieść szczęki suwmiarki na zewnętrznych krawędziach dwóch przeciwległych otworów. Upewnij się, że suwmiarka jest ustawiona prostopadle do osi otworów.
4. Dokonaj pomiaru: Odczytaj wartość na skali suwmiarki. Ta odległość między środkami przeciwległych otworów to właśnie Twój rozstaw śrub (np. 112 mm dla 5x112, jeśli mierzymy od środka do środka). Pamiętaj, aby mierzyć od środka do środka otworu dla największej dokładności.

Przypadek 2: Felga z 5 otworami jak uniknąć błędu i dokonać poprawnego pomiaru?

Felgi z pięcioma otworami stanowią pewne wyzwanie, ponieważ nie mają one otworów idealnie naprzeciwko siebie. Oto jak prawidłowo zmierzyć rozstaw PCD w takim przypadku:

1. Przygotuj felgę: Ponownie, najlepiej jest pracować na zdjętej feldze.
2. Zlokalizuj otwory: Zidentyfikuj wszystkie pięć otworów.
3. Wybierz punkty pomiaru: Ustaw suwmiarkę tak, aby jedna szczęka dotykała zewnętrznej krawędzi jednego otworu (np. otworu nr 1), a druga szczęka była skierowana w stronę środka najdalszego, nieleżącego naprzeciwko otworu (np. otworu nr 3). Jest to najczęściej rekomendowana metoda.
4. Dokonaj pomiaru: Odczytaj wartość na suwmiarce. Ta odległość jest kluczowa do obliczenia właściwego PCD.

Alternatywna metoda dla 5 śrub z użyciem prostego mnożnika matematyka w służbie motoryzacji

Jeśli chcesz zastosować bardziej matematyczne podejście do pomiaru felgi z 5 otworami, istnieje alternatywna metoda. Polega ona na zmierzeniu odległości między środkami dwóch sąsiednich otworów na śruby. Nazwijmy tę odległość "B". Następnie, aby obliczyć średnicę okręgu rozstawu śrub (PCD), należy pomnożyć tę odległość przez współczynnik 1,701. Czyli: Rozstaw = B x 1,701. Na przykład, jeśli zmierzyłeś odległość między środkami sąsiednich otworów i wynosi ona 60 mm, to rozstaw śrub wynosiłby około 102 mm (60 x 1,701 = 102,06). Ta metoda również wymaga dużej precyzji pomiaru odległości "B".

Rozstaw śrub bez zdejmowania koła: czy to możliwe?

Chociaż pomiar rozstawu śrub bez zdejmowania koła jest technicznie możliwy, muszę od razu zaznaczyć, że jest to metoda znacznie mniej precyzyjna i trudniejsza do wykonania. Dostęp do otworów montażowych jest ograniczony, a dokładne umieszczenie narzędzia pomiarowego między elementami hamulcowymi czy innymi częściami zawieszenia może być kłopotliwe. Istnieje większe ryzyko błędnego odczytu, a co za tym idzie, zakupu nieodpowiednich felg. Zawsze zalecam zdjęcie koła dla pewności.

Krok po kroku: technika pomiaru na zamontowanym kole

Jeśli jednak musisz zmierzyć rozstaw śrub bez zdejmowania koła, oto jak możesz to zrobić, zachowując ostrożność:

1. Zapewnij dostęp: Upewnij się, że masz wystarczająco dużo miejsca, aby swobodnie manewrować suwmiarką lub innym narzędziem pomiarowym. Czasami pomocne może być skręcenie kierownicy, aby uzyskać lepszy dostęp do otworów.
2. Zlokalizuj otwory: Znajdź otwory na śruby.
3. Wykonaj pomiar: Staraj się umieścić szczęki suwmiarki między otworami, mierząc odległość między ich środkami. W przypadku felg z 5 otworami zastosuj metodę opisaną wcześniej (od środka jednego otworu do środka najdalszego, nieleżącego naprzeciwko). Zachowaj szczególną ostrożność, aby nie uszkodzić elementów hamulcowych ani felgi.
4. Powtórz pomiar: Dla pewności powtórz pomiar kilkukrotnie, upewniając się, że narzędzie jest prawidłowo umieszczone.

Uniknij błędów: najczęstsze pomyłki przy mierzeniu rozstawu

Jednym z najczęstszych błędów popełnianych podczas mierzenia rozstawu śrub jest mierzenie odległości od zewnętrznych krawędzi otworów zamiast od ich środków. To fundamentalny błąd, który prowadzi do zaniżonych wyników i w konsekwencji do zakupu niepasujących felg. Suwmiarka musi być precyzyjnie ustawiona tak, aby mierzyć odległość między geometrycznymi środkami otworów. Tylko wtedy uzyskasz wiarygodny parametr PCD. Pamiętaj: środek do środka!

"Prawie" pasuje dlaczego różnica 2 milimetrów ma ogromne znaczenie?

W świecie motoryzacji, a zwłaszcza w przypadku parametrów felg, różnica nawet 2 milimetrów może mieć ogromne znaczenie. Jeśli fabryczny rozstaw śrub Twojego samochodu to 5x112 mm, a felga ma rozstaw 5x110 mm, to mimo że różnica wydaje się niewielka, taka felga po prostu nie będzie pasować. Otwory montażowe nie zgrają się z piastą, a próba montażu może prowadzić do uszkodzenia zarówno felgi, jak i piasty. Nie ma tu miejsca na kompromisy rozstaw musi być idealnie dopasowany.

Mylenie rozstawu śrub z otworem centrującym (ET)

Częstym błędem jest mylenie rozstawu śrub (PCD) z innym kluczowym parametrem felgi otworem centrującym, często określonym jako ET (Einpresstiefe) lub offset. Podczas gdy PCD określa, jak felga jest mocowana do piasty, ET definiuje jej położenie względem osi obrotu koła. Oba parametry są niezwykle ważne dla prawidłowego montażu i zachowania właściwości jezdnych pojazdu. Nie można ich ze sobą mylić ani traktować zamiennie. Niewłaściwy ET może powodować ocieranie się felgi o elementy zawieszenia lub błotniki.

Nie musisz mierzyć: alternatywne metody sprawdzenia rozstawu

Choć samodzielny pomiar jest bardzo przydatny, nie zawsze jest konieczny. Wielu producentów samochodów umieszcza kluczowe informacje o felgach bezpośrednio na nich. Warto poszukać:

• Oznaczeń wybitych na feldze: Często po wewnętrznej stronie ramion felgi, a czasem na jej rancie, można znaleźć wybite parametry, w tym właśnie PCD (np. 5x112).
• Naklejek informacyjnych: Czasami na wewnętrznej stronie felgi znajduje się naklejka z danymi technicznymi.

Dokładne sprawdzenie felgi może zaoszczędzić wiele czasu i nerwów.

Jak korzystać z internetowych tabel rozstawu śrub dla Twojej marki samochodu?

Jeśli nie chcesz lub nie możesz samodzielnie zmierzyć rozstawu śrub, z pomocą przychodzą internetowe katalogi i bazy danych. Wystarczy, że wejdziesz na jedną z wielu dostępnych stron internetowych poświęconych felgom i oponom, a następnie podasz podstawowe informacje o swoim pojeździe: markę, model, rok produkcji oraz wersję silnikową. System automatycznie wyświetli Ci fabryczny rozstaw śrub (PCD) oraz inne niezbędne parametry dla Twojego samochodu. To szybka i wygodna metoda na uzyskanie pewnych informacji.

Kiedy warto skonsultować się z fachowcem w serwisie wulkanizacyjnym?

Chociaż samodzielne mierzenie i sprawdzanie rozstawu śrub jest coraz łatwiejsze dzięki dostępnym narzędziom i informacjom online, istnieją sytuacje, w których warto zdać się na pomoc fachowca. Jeśli masz jakiekolwiek wątpliwości co do wyniku pomiaru, nie jesteś pewien, czy felga na pewno pasuje, lub jeśli posiadasz nietypowe felgi, których parametry są trudne do ustalenia, wizyta w profesjonalnym serwisie wulkanizacyjnym będzie najlepszym rozwiązaniem. Specjaliści dysponują odpowiednim sprzętem i wiedzą, aby doradzić Ci najbezpieczniejszy i najwłaściwszy wybór.

Przeczytaj również: Rajstopy do czarnej sukienki i czerwonych szpilek: jaki kolor wybrać?

Podsumowanie: Kluczowe wnioski i Twoje kolejne kroki

Mam nadzieję, że ten szczegółowy poradnik rozwiał wszelkie Twoje wątpliwości dotyczące pomiaru rozstawu szpilek w felgach samochodowych. Teraz wiesz, czym jest PCD, dlaczego jest tak ważny dla bezpieczeństwa i jak samodzielnie, krok po kroku, dokonać precyzyjnego pomiaru, niezależnie od liczby otworów w feldze. Pamiętaj, że dokładność jest tutaj kluczowa, a prawidłowy dobór felg to inwestycja w Twoje bezpieczeństwo na drodze.

• Precyzja przede wszystkim: Zawsze dąż do jak najdokładniejszego pomiaru, najlepiej przy użyciu suwmiarki, mierząc od środka do środka otworów.
• Metoda dopasowana do liczby otworów: Pamiętaj o różnicach w pomiarze dla felg z parzystą i nieparzystą liczbą otworów.
• Alternatywy dla pomiaru: W razie wątpliwości lub braku możliwości pomiaru, skorzystaj z oznaczeń na feldze lub internetowych katalogów.
• Nie lekceważ różnic: Nawet niewielkie odchylenia w rozstawie szpilek mogą uniemożliwić montaż lub prowadzić do problemów.

Z mojego doświadczenia jako osoby, która wielokrotnie mierzyła i dobierała felgi, wiem, że początki mogą wydawać się skomplikowane, zwłaszcza przy felgach z pięcioma otworami. Jednak systematyczność i stosowanie się do opisanych kroków szybko przynoszą rezultaty. Najważniejsze to nie bać się narzędzi i podchodzić do zadania z cierpliwością. Pamiętaj, że prawidłowo dobrane felgi to nie tylko kwestia wyglądu, ale przede wszystkim pewności prowadzenia Twojego pojazdu.

A jakie są Twoje doświadczenia z pomiarem rozstawu szpilek? Czy miałeś kiedyś problem z dopasowaniem felg? Podziel się swoimi przemyśleniami i wskazówkami w komentarzach poniżej!
